[DC-08] 정보(데이터) 전송의 개요

1. 주파수, 진폭, 위상

• 주파수(Frequency) : 신호의 주기로 단위는 Hz
• 진폭(Amplitude) : 신호의 높낮이
• 위상(Phase) : 신호의 시작 위치

- 주파수 대역의 종류

• 음성 : 300 ~ 3,400Hz
• HF(High Frequency) : 3 ~ 30 MHz(M=10^6)
• VHF(Very High Frequency) : 30 ~ 300 MHz
• UHF(Ultra High Frequency) : 300 ~ 3000 MHz
• SHF(Super High Frequency) : 3,000 ~ 30,000 MHz

* 대역폭(Bandwidth) - 최고 주파수와 최저 주파수 사이 간격

2. 통신 속도

- 변조 속도(baud)

• 통신 속도의 단위
• 1초 동안 몇 개의 신호 변화가 있었는지를 나타냄(단위 시간당 변조율)
• 1초당 보내지는 코드의 개수
• baud = 1 / T(변조되는 시간)
• 변조 속도(baud) = bps / 변조 시 상태 변화 수
• 변조 시 상태 변화 수
  • 1비트 : 모노 비트(Monobit)
  • 2비트 : 디 비트(Dibit)
  • 3비트 : 트리 비트(Tribit)
  • 4비트 : 쿼드 비트(Quadbit)

- 데이터 신호 속도(bps, bit per second)

• 데이터 통신망에서 사용되는 일반적인 전송 속도 단위로서 1초간에 운반할 수 있는 데이터의 비트 수
• 데이터 신호 속도(bps) = baud X 변조 시 상태 변화 수
• 신호 레벨 = 2^전송 비트

* bps가 2배  더 우수한 회선으로 교체했을 경우

• 전송량이 2배가 됨
• 처리율 향상
• 응답 시간 향상

- 베어러 속도

• 기저대 전송방식에서 데이터 신호 이외에 동기 신호, 상태 신호 등을 포함하는 데이터 전송속도
• 단위는 bps(bit/sec)를 사용

* 통신 속도와 연관 있는 것들

• 데이터 통신을 이용한 음성 선로의 인덕턴스
• 주파수 대역폭
• 통신 전류의 크기

* 비트 에러율(BER) = 에러 비트 수 / 총 전송 비트 수

3. 전송 용량

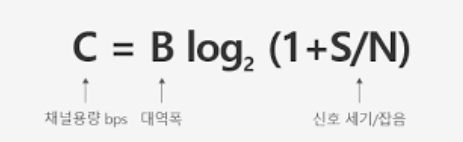

• 샤논(Shannon)의 정의 : 백색 가우스 잡음(white gauss noise)이 발생되는 통신로의 용량(C [bit/sec])을 정의

- 통신 회선의 전송 용량을 증가시키기 위한 방법(C)

• 주파수 대역폭을 증가시킴(B)
• 신호 세력을 높임(S)
• 잡음 세력을 줄임(N)

4. 전송 신호

- 전송 신호 강도의 특정

• 단위 : 데시벨(dB: 두 개 신호의 세기 비를 대수적으로 나타내는 상대적인 단위)
• 어떤 신호 전력 P1(출력값)과 P2(입력값)의 전력비는 10 X log(P1/P2)(dB)이다.
• 두 전류의 세기가 11(출력값). 12(입력값)이고, 두 전압의 세기가 V1(출력 값). V2(입력값) 일 경우,
  • 데시벨(전류) = 20 X log 11/12
  • 데시벨(전압) = 20 X log V1/V2
